Extrudeuse Hot Melt

L'extrudeuse Hot Melt permet de réaliser le cordon de colle autour du double vitrage, assurant ainsi l'étanchéité de la lame d'air comprise entre les deux verres du vitrage isolant.
L'extrudeuse est constituée d'un réservoir dans lequel l'opérateur ajoute des pains de colle thermofusible, d'une pompe, d'un tuyau et d'un pistolet.

Des sondes de température et des résistances chauffantes assurent la montée puis le maintien en température de la colle.


Nous proposons une gamme d'extrudeuses de capacités variables, afin de répondre à votre capacité de production.

Machine à laver

Laver le verre est une opération indispensable lors de la fabrication d'un double vitrage.

Une machine à laver le verre se caractérise par le nombre de ses brosses, son degré d'automatisation, les dimensions de ses modules d'entrée et sortie, ainsi que sa hauteur.

La machine à laver s'insère ou non dans une ligne complète, automatique ou semi automatique  de fabrication de vitrages isolants. Nous étudions avec vous le type de machine à laver adaptée à votre situation.

Table tournante

La table tournante permet de poser et fixer en position horizontale les doubles vitrages non encore enduits de colle hot melt.

L'opérateur enduit de colle hot melt les quatres côtés du double vitrage à l'aide d'une extrudeuse, en actionnant une pédale pour faire tourner le double vitrage.

La table tournante permet une rotation continue ou des rotations quart de tour, ainsi qu'une vitesse de rotation variable.

La table est équipée de rallonges, ce qui permet le positionnement de double vitrage de taille assez grande.

Un bouton d'arrêt d'urgence permet, si nécessaire, d'interrompre à tout moment.

Butyleuse

La butyleuse est utilisée pour déposer un cordon de butyl sur chaque face du cadre intercalaire réalisé avec des profils aluminium.

La machine est équipée d'une sonde de température, d'un verrin hydraulique pour exercer une pression sur le pain de butyl, de resistances chauffantes, d'une bande transporteuse dont on peut varier la vitesse.

Des régulateurs de température permettent de régler la température de chauffe et ainsi de s'adapter aux différentes marques de butyls proposés sur le marché.

Appareil gaz Argon

L'appareil est utilisé pour remplir les doubles vitrages de gaz Argon.

Il existe plusieurs types d'appareils en fonction du débit de remplissage et du nombre de sorties de l'appareil.

Le remplissage se fait à partir d'une bonbonne d'Argon munie d'un détendeur.

Un pompe à vide extrait les gaz émis du double vitrage lors de l'opération de remplissage. L'analyse des gaz prélevés renseigne l'appareil qui arrête automatiquement le remplissage d'Argon en fin d'opération.

Groupe Assemblage

Le groupe d'assemblage se positionne juste après la machine à laver dans une ligne automatisée de fabrication de double vitrage.

Le verre numéro 1 entrainé par le convoyeur de la machine à laver arrive au niveau de l'assemblage.

L'opérateur positionne le cadre intercalaire (butylé et rempli de tamis moléculaire) sur le verre numéro 1.

Le verre numéro 2 arrive alors par le même convoyeur et arrête lorsqu'il est en correspondance avec le verre numéro 1.

L'opérateur donne alors le consensus à la ligne pour permettre au double vitrage de quitter le groupe d'assemblage.

Presse

Il existe deux types de presse pour fabriquer un double vitrage : presse à rouleau ou presse à plateaux.

La presse se positionne dans une ligne automatisée de fabrication de double vitrage après le groupe d'assemblage.

Le double vitrage assemblé arrive au niveau de la presse par le convoyeur et s'arrête au niveau de la presse.

Les plateaux ou les rouleaux de la presse exercent une pression sur les verres du double vitrage afin d'écraser le joint de butyl et rendre étanche le double vitrage.

Table basculante

La table basculante est en général le dernier élément constituant une ligne de fabrication de vitrage isolant.

Les doubles vitrages quittant la presse sont acheminés par le convoyeur jusqu'à la table basculante.

Celle-ci peut être équipée de ventouses. Le double vitrage peut être basculé de la position verticale à la position horizontale.

En position verticale, l'opérateur a la possibilité de prendre les petits doubles vitrages pour les positionner sur une table tournante où l'opération d'enduction de colle hot melt sera effectuée avec l'extrudeuse hot melt.

Distributeur de tamis

Le distributeur de tamis permet de remplir les intercalaires de tamis moléculaire.

Cette opération est absolument nécessaire afin d'extraire l'eau contenu dans l'air de la lame d'air des vitrages isolant et éviter tout phénomène de condensation à l'intérieur du vitrage.

Le distributeur de tamis est équipé d'une trémie de stockage du tamis moléculaire et d'un système vibrant facilitant la descente du tamis dans les intercalaires.

La trémie est équipée d'un système permettant le réglage de la température.

Scie Intercalaire

La scie intercalaire est utilisée pour couper à dimension les profils en aluminium qui vont constituer le cadre intercalaire du vitrage isolant.

La scie est équipée d'un encodeur permettant de visualiser et régler la dimension de l'intercalaire à couper.

Osmoseur

La machine à laver le verre nécessite une eau très pure afin d'éviter tout risque de dépôt de calcaire ou autres impuretés sur le verre et plus particulièrement à l'intérieur du double vitrage.

Nous proposons l'osmose inverse ou  la déminéralisation comme technique de traitement de l'eau.

L'osmoseur produit une eau d'une grande pureté adaptée à la production de vitrages isolants.

Circuit Fermé

Il est possible de recycler l'eau traitée produite par l'osmoseur après son passage dans la machine à laver le verre.

Ceci permet de réduire la quantité d'eau utilisée par la machine à laver de façon conséquente.

Le circuit fermé est composé d'une bache de stockage de l'eau provenant de l'osmoseur, d'une pompe de recyclage, d'un filtre spécial et d'un système automatisé.

Ligne Vitrage Isolant

La ligne de production de vitrages isolant rassemble la plupart des opérations nécessaires pour fabriquer de façon automatisée un vitrage isolant.

Une ligne est en général composée d'une machine à laver, d'un groupe d'assemblage, d'une presse et d'une table basculante.

Un opérateur charge en verre la machine à laver, un autre alimente en cadres intercalaires le groupe d'assemblage et un 3ème opérateur enduit de colle hot melt le double vitrage en fin de ligne.

Intercalaires

Les intercalaires standards ou recuits, pliables ou non, en aluminium, inox ou warm edge définissent la largeur de la lame d'air comprises entre les deux verres du double vitrage.

Les largeurs d'intercalaires proposées vont de 6,5 à 20,0 cm et sont conditionnées en cartons de 5 m ou en praticables pour les quantités plus importantes.

Tamis moléculaire

Le tamis moléculaire s'insère dans les intercalaires et permet d'éviter la condensation à l'intérieur des vitrages isolants puisqu'il adsorbe l'humidité résiduelle présente dans la lame d'air du double vitrage.

Les tamis moléculaires proposés existent en plusieurs grades, en fonction du diamètre moyen du tamis, et l'utilisation ou non de robots pour le remplissage du tamis dans les profils intercalaires.

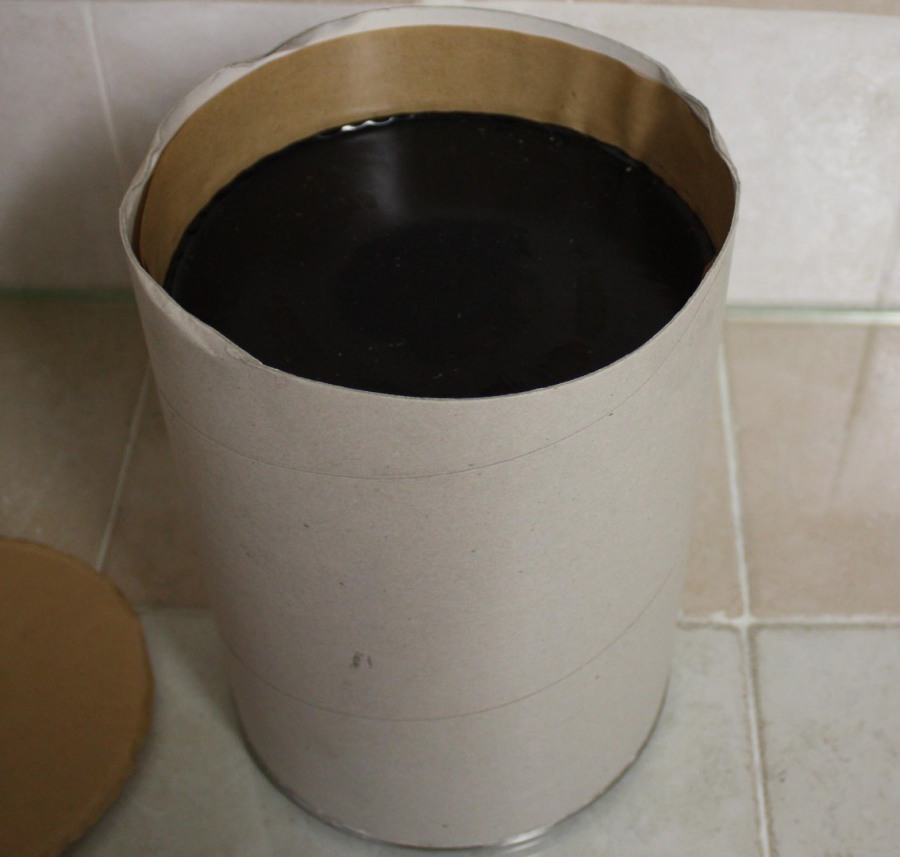

Colle Hot melt

La colle Hot melt se dépose à l'aide d'une extrudeuse sur le périmètre du double vitrage, assurant ainsi l'étanchéité du double vitrage.

Plusieurs grades de colles sont proposés.



Butyl

Le butyl constitue la première barrière d'étanchéité d'un vitrage isolant.

Il est appliqué à l'aide d'une butyleuse sur les deux faces du cadre intercalaire.

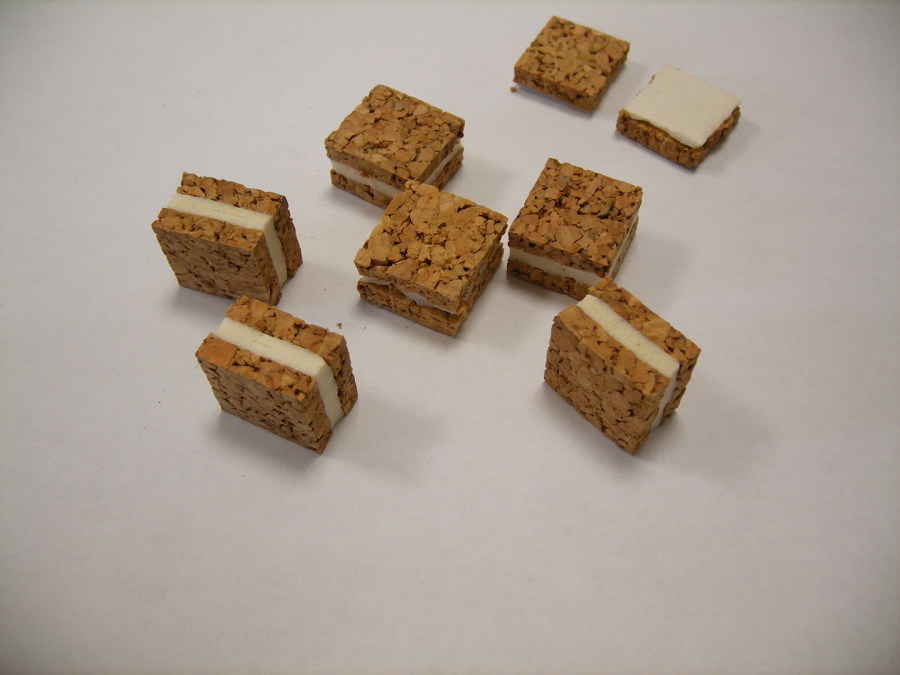

Cales lièges

Les cales lièges adhèrent à la surface des vitrages isolants, permettant ainsi de protéger la surface du verre lors du stockage sur les chariots.



Les cales lièges sont proposées en plusieurs épaisseurs, en vrac ou en rouleaux.
